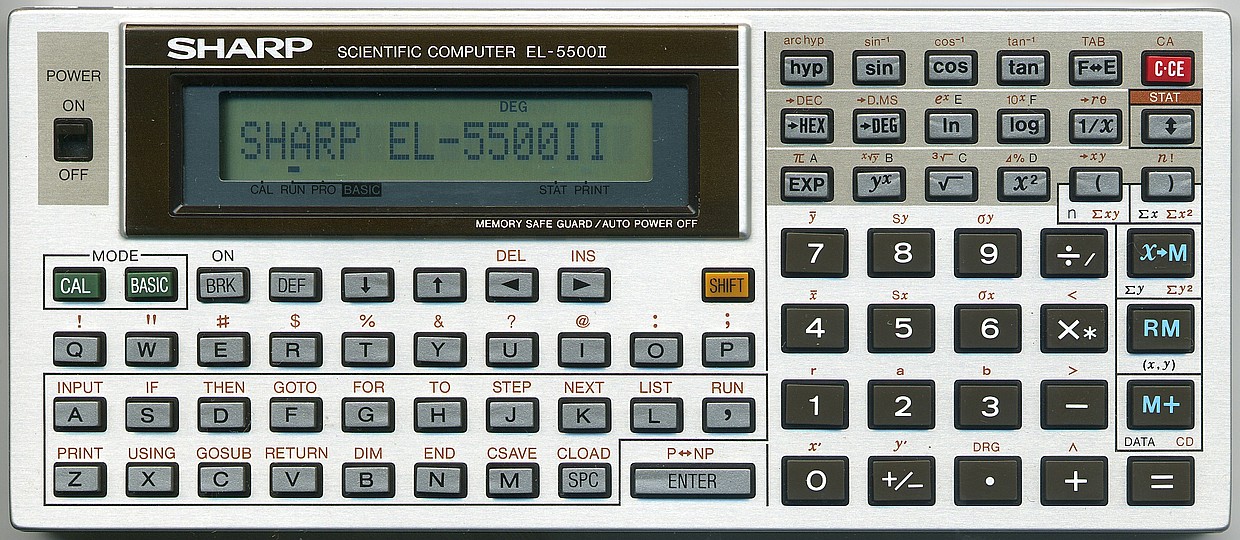

SHARP  Scientific Computer  EL-5500II

Wissenschaftlicher Rechner, programmierbar, US-Version des PC-1401

CPU CMOS 8 bit, SC61860 A08 Abmessungen 170 (B) x 72 (T) x 11 (H) mm Anzahl der Tasten 76
Programmiersprache Basic Gewicht 150 g (inkl. Batterien u. Hardcover)    Schiebeschalter On/Off
Maschinensprache Ja - PEEK, POKE, CALL, CSAVE M, CLOAD M    Batterien 2 x CR2032 All reset Taster auf der Rückseite
Display 1 Zeile mit 16 Zeichen (5x7 Matrix) Betriebsspannung 6 Volt Displaykontrast Kontrastregler auf der rechten Seite
RAM verfügbar 3534 Byte Leistung 0,03 Watt Calculator Modus Ja
Standardvariable A-Z bzw. A$-Z$, 26 x 8 Byte = 208 Byte Schnittstelle links 11 pol. Buchsenleiste Lautsprecher Ja - Piezo-Beeper
System ROM 40 kByte Schnittstelle rechts ohne Erscheinungsjahr 1983


Codetabelle
  &8x &9x &Ax &Bx &Cx &Dx &Ex
&x0   FACT RND RUN RANDOM TO GOSUB
&x1 REC LN AND NEW DEGREE STEP AREAD
&x2 POL LOG OR CONT RADIAN THEN LPRINT
&x3 ROT EXP NOT PASS GRAD ON RETURN
&x4 DECI SQR ASC LIST BEEP IF RESTORE
&x5 HEX SIN VAL LLIST WAIT FOR
&x6 TEN COS LEN CSAVE GOTO LET
&x7 RCP TAN PEEK CLOAD TRON REM
&x8 SQU INT CHR$   TROFF END
&x9 CUR ABS STR$   CLEAR NEXT
&xA HSN SGN MID$   USING STOP
&xB HCS DEG LEFT$   DIM READ
&xC HTN DMS RIGHT$   CALL DATA
&xD AHS ASN INKEY$   POKE PAUSE
&xE AHC ACS PI     PRINT
&xF AHT ATN MEM     INPUT
Im Originalhandbuch nicht dokumentiert

Adressen
&0000
-
&1FFF
Internes ROM
&3800 Beginn Basic [255]
&45D0
-
&469F
Standardvariable
&46C0
-
&46C7
Passwort
&6400
-
&6427
Display Stellen 1-8
&6440
-
&6467
Display Stellen 16-9


Standardvariable
Numerisch Text Hex Dez
A A(1) A$ A$(1) &4698 - &469F 18072 - 18079
B A(2) B$ A$(2) &4690 - &4697 18064 - 18071
C A(3) C$ A$(3) &4688 - &468F 18056 - 18063
D A(4) D$ A$(4) &4680 - &4687 18048 - 18055
E A(5) E$ A$(5) &4678 - &467F 18040 - 18047
F A(6) F$ A$(6) &4670 - &4677 18032 - 18039
G A(7) G$ A$(7) &4668 - &466F 18024 - 18031
H A(8) H$ A$(8) &4660 - &4667 18016 - 18023
I A(9) I$ A$(9) &4658 - &465F 18008 - 18015
J A(10) J$ A$(10) &4650 - &4657 18000 - 18007
K A(11) K$ A$(11) &4648 - &464F 17992 - 17999
L A(12) L$ A$(12) &4640 - &4647 17984 - 17991
M A(13) M$ A$(13) &4638 - &463F 17976 - 17983
N A(14) N$ A$(14) &4630 - &4637 17968 - 17975
O A(15) O$ A$(15) &4628 - &462F 17960 - 17967
P A(16) P$ A$(16) &4620 - &4627 17952 - 17959
Q A(17) Q$ A$(17) &4618 - &461F 17944 - 17951
R A(18) R$ A$(18) &4610 - &4617 17936 - 17943
S A(19) S$ A$(19) &4608 - &460F 17928 - 17935
T A(20) T$ A$(20) &4600 - &4607 17920 - 17927
U A(21) U$ A$(21) &45F8 - &45FF 17912 - 17919
V A(22) V$ A$(22) &45F0 - &45F7 17904 - 17911
W A(23) W$ A$(23) &45E8 - &45EF 17896 - 17903
X A(24) X$ A$(24) &45E0 - &45E7 17888 - 17895
Y A(25) Y$ A$(25) &45D8 - &45DF 17880 - 17887
Z A(26) Z$ A$(26) &45D0 - &45D7 17872 - 17879


Display

Statusanzeigen
25468 001 E
002 M
004 ( )
008 RAD
016 G
032 DE
064 ▃ PRINT
25660 001
002
004
008 ▃ STAT
016
032
064
25661 001 BUSY
002 DEF
004 SHIFT
008 HYP
016 ▃ PRO
032 ▃ RUN
064 ▃ CAL


11 polige Buchsenleiste
1 I MTout2 (Piezo-Beeper)
2   +
3   -
4 O Fo 1 (Busy)
5 O Fo 2 (Dout)
6 I Xin
7 O Xout
8 I/O IB 8 (Din)
9 I/O IB 7 (Ack)
10   nc
11   nc
